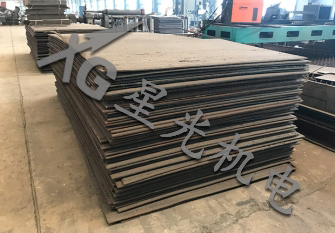

双金属耐磨复合钢板

产品概述

耐磨板，即双金属复层耐磨钢板，它是供大面积磨损工况使用的板材产品，是在普通钢板或耐热钢板、不锈钢板上堆焊形成以体积分数达到50%以上Cr7C3碳化物为主的合金耐磨层。耐磨钢板具有高耐磨性、耐冲击、可变形和可焊接等性能，可像钢板样直接进行卷曲变形、切割和打孔等加工环节，加工成工程部件以满足磨损工况投入使用。

工艺说明

HCXG符合耐磨钢板是应用粉末冶金复合技术和硬堆焊接工艺，通过碳极电弧和堆焊专用设备，在塑性很好的普通低碳钢或低合金钢板上堆焊高硼系合金铸铁材料制作而成，并可依客户要求和不同工况条件制作出不同厚度耐磨层，耐磨层由于是电弧熔接应力分散，表面产生细微裂纹，此裂纹不会扩散至基板，不影响耐磨性能。

性能特点

1、高抗磨损性能：磨损试验表明耐磨复合板的耐磨性比低碳钢高20倍以上，比不锈钢、高锰钢高5倍以上。

2、高抗冲击性能：由于采用软钢基板，耐磨复合板具有很高的抗冲击性能，充分体现了复合材料既耐磨又抗冲击的优点。

3、方便的加工性能：耐磨堆焊复合钢板可以变形、焊接，可很方便地像普通钢板一样加工成各种耐磨损部件。

4、高性能价格比：使用脑膜堆焊复合板虽然表面成本提高，但综合考虑机件的使用寿命、维修费用、停机损失等，其性价比高出普通材料约2~4倍。由于材料使用合理，耐磨堆焊复合板比同等材料手工堆焊价格低50%。

应用范围

耐磨钢板规格表/耐磨钢板硬面层化学成分表（%）

耐磨钢板的用途非常广泛，几乎所有的工业企业都需要用到耐磨板，凡是水泥、玻璃、电力、钢铁、化工企业磨损严重的地方均可以用到耐磨板，水泥行业目前主要用于辊压机下料仓、V型选粉机机体、旋风筒、立磨导风叶片、挡风环、选粉机转子、风机叶轮、输送管道等；玻璃行业的料库存、料仓、混合机弧形衬板、螺旋推进器叶片等；电力、钢铁行业的落煤斗、落煤管、堆取料机料斗等。

1、电力工业—风机叶片，燃烧器管线，输料槽和料斗内衬，破碎机部件，磨煤机部件，出灰管，空气处理系统和运输机；

2、钢铁工业—料斗内衬，格栅，进料器及底座，翻斗车，料斗，管道，泵壳，破碎机部件，出渣槽，各种底盘，振动筛；

3、水泥工业—料斗内衬，管道，泵壳，磨击内衬，破碎机零件，出渣槽，各种底盘，振动筛；

4、造纸工业—旋流器内衬，螺旋输送机，输料槽及漏斗，风机叶片，转换导管，过渡弯头；

5、采矿业—卡车货槽衬板，料斗内衬，输料槽内衬，破碎机部件，盖板，耐磨棒和耐磨板；

6、煤处理业—熟料槽，料斗，破碎机零件和衬板，输煤管道，弯头，泵体。

焊接/螺栓固定/塞焊/切割/弯曲/开孔

加工说明

焊接  HCXG基板是可焊性很好的钢板，HCXG与钢材对接时，先将背面基板焊接到一起，再用相应的HCXG牌焊条将正面耐磨层焊补。

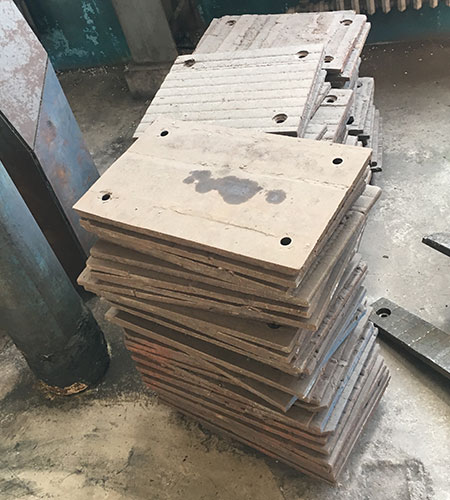

螺栓固定  可以用闪光焊或熔化焊将螺栓焊到HCXG基板上，然后再与工件连接，也可予以在HCXG上开孔，通过螺栓与工件连接。

塞焊在HCXG上开孔，通过塞焊的方法与工作连接，再用相应的HCXG牌焊条将正面耐磨层焊补。

切割由于HCXG表面焊高硼系合金铸铁，故无法火焰切割，仅可用等离子切割器、镭射切割及放电加工切割。依经验所得，为防止切割时耐磨层与基板脱落，建议由基板面进行切割。

弯曲可根据需要将HCXG弯曲成弧形使用，但建议弯曲时应沿焊道方向，其弯曲半径不宜过小。

开孔由于HCXG表面含硼系铸铁，故无法在表面进行开孔，仅可用电火花在表面进行开孔加工。

耐磨复合钢板优于其他耐磨材料的方面

与众多耐磨材料相比，耐磨复合钢板有其不可替代的显著特点：

1、高耐磨性，优于碳化物成于磨损方向相垂直分布，即使与同成分和硬度的铸造合金相比较，耐磨性能提高一倍以上。

2、良好的耐冲击性，耐磨板的底层为低碳钢或低合金。不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。可以承受物料输送系统中承受高落差料斗等冲击和磨损。

3、良好的耐热性，耐磨层推荐使用在≤600℃工况中使用，若在合金层中加入钒，钼等合金，可以承受≤800℃的高温磨损。

4、好的耐腐蚀性，耐磨复合钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。用于落煤筒和漏斗等场合可以做到防止粘煤。

5、适用性强，耐磨复合钢板规格全，品种多，已成商品系列化。按图纸尺寸定做加工。耐磨复合钢板现分为普通型、耐冲击性和高温型三种，订购高温耐磨和耐冲击型复合钢板要说明。

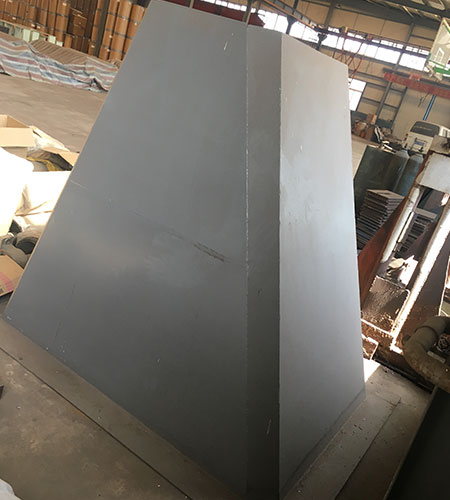

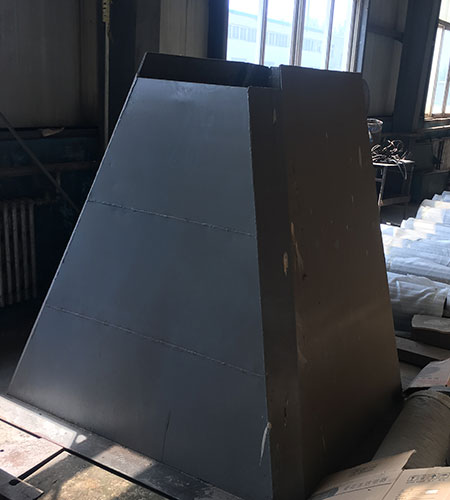

6、方便的加工性能，耐磨复合钢板可以切割，调平，打孔，弯曲和卷曲，它可以制成平板，弧板，锥板，圆筒。切割好的复合板可以拼焊成各种工程结构件或零部件。复合板还可加热用模具压制成复杂形状。耐磨复合钢板可以用螺栓固定在设备上，更换维修方便。

7、高的价格性能比，耐磨复合钢板虽然制造成本提高，但使用寿命数倍提高，使得维修费用和停机损失大为降低，其价格性能比比普通材料高约2~4倍。物料处理量越大，设备磨损越严重的厂矿，使用耐磨复合钢板的经济效果越明显。
