全自动皮带调正轮装置的纠偏过程

全自动皮带调正轮装置在自动操作方式下，行进和后退的操作按钮也运滚动作，便利人工调理。

自动运转状态下，每次纠偏调整时均以行进完毕，以消除机械空隙影响。

纠偏丝杠伸出时，称为行进纠偏动作。按皮带的运转方向，纠偏轮下流的皮带轮为皮带主轮，纠偏首要对纠偏轮下流的皮带纠偏。在行进纠偏的效果下，导致皮带向另一端移动，这一侧的跑偏开关称为行进跑偏开关。当皮带的运转方向变化时，皮带主轮变化。

同一纠偏动作，纠偏结果不同。因而皮带的运转方向变化时，跑偏开关名称变化。

跑偏时断续纠偏，运转2秒和中止必定时刻（0秒接连），由电位器0调整（0-8秒）设定中止时刻即2秒接连或10秒周期，步长是2秒动作。二级跑偏时接连纠偏，当二级跑偏消失时说明纠偏起效果，皮带现已向反方向运作，这时不单中止纠偏动作，要反向恢复。

纠偏回来进程中，正常本侧两个跑偏开关会消失，表示纠偏效果明显。但是假如纠偏太大了，不单本侧两个跑偏开关会消失，而且皮带纠偏过头，对侧的跑遍开关也会来。因而纠偏正在回来，即便重新纠偏也是这个方向动作，因而等待纠偏进程完毕再考虑下次纠偏。为避免此状况出现，调整纠偏等待时刻减小纠偏动作有用时刻。纠偏回来进程中假如本侧两个跑偏

传统调正轮旋转架行走设备都是在基座上行走，存在的问题是当带式输送机的物料散落到基座上时，会遭到散落的物料阻止，影响设备的正常调偏运转。调正轮地点的旋转架为矩形截面，粘在调JH轮上的物料 阻止滚筒的滚动，散落在基座上的物料阻止旋转架的滚动，影响设备的正常调偏运转。

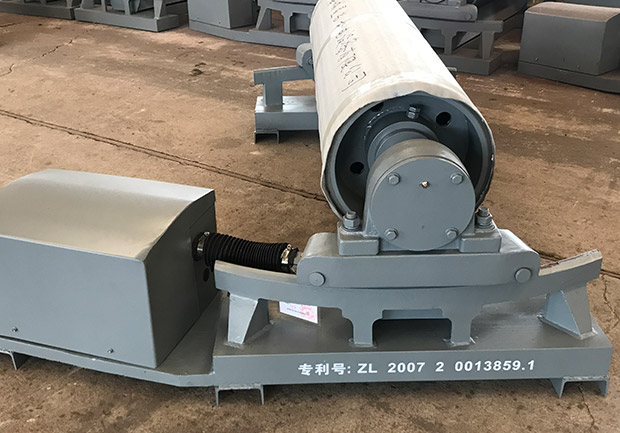

全自动皮带调正轮组，该设备的调正轮地点的旋 转架行走设备设置于与基座有必定的高度，可有用避免散落到基座上的物料阻止调正轮行 走设备的行走。该设备的调正轮地点的旋转架为三角形截面，可对粘在滚筒的物料起到刮 板的效果，可对皮带散落在基座上的物料起到犁式双向刮板的效果。

全自动皮带调正轮组，由基座、旋转架、调正轮、伺服机构、跑偏检测设备、PLC控 制体系构成，其特征在于，旋转架行走设备设置于距基座有必定高度的上方。

由于调正轮地点的旋转架行走设备与基座有必定的高度，可有用避免散落在基座 上的物料阻止调正轮的行走。

调正轮地点旋转架为三角形截面，三角形顶角可对粘在滚筒的物料起到刮板的作 用，通过三角形截面架上面的两个斜面顺利滑落下来，可有用避免阻止调正轮的滚动。
