双金属复合耐磨板的表面该怎么处理

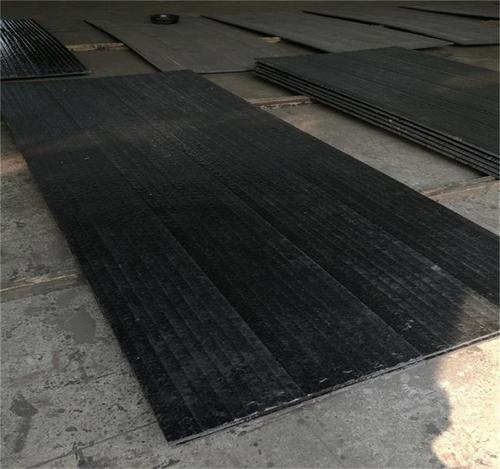

 1、耐磨复合板外表处理

      耐磨复合板粘接面，须进行除锈和粗糙处理。如耐磨复合板未生锈或轻微锈蚀，可用喷砂、砂布或平砂轮打磨，直至出现金属光泽。磨粗糙度越大越好，打磨纹路应与耐磨复合板受力方向笔直，其后用棉丝沾丙酮擦拭干净。

      2、底层外表处理

      混凝土构件外表，应按下列办法进行处理：对原混凝土构件的粘合面，应凿除粉饰层，油垢、污物，然后用角磨机打磨除去混凝土面1-2mm厚表层，打磨完毕用压缩空气吹净浮尘，用棉布蘸丙酮拭净外表，坚持枯燥备用，较大凹坑处用粘钢加固结构胶修补平整。所用首要用具：角磨机、金刚石磨片、砂轮片、空压机、棉布、护目镜、防尘口罩。

      3、现场配胶

      粘结剂作为建筑结构胶组份，运用前应进行现场质量查验，合格后方能运用，按产品运用说明书规矩制造，留意拌和时应防止雨水进入容器，按同一方向进行拌和，容器内不得有油污，尽量防止混入空气构成气泡。

      4、制造规矩

      结构胶严厉按结构胶说明书供给的配比制造，拌和均匀后方可运用。一次配胶量不宜过多，以40～50分钟用完为宜。所用首要用具：拌和器、容器、衡器、手套。

      5、张贴钢材

      用小铲刀将制造好的结构胶均匀涂改在钢材整理面和混凝土整理面上，抹胶厚度1～3㎜，厚、边际薄。将耐磨复合板材张贴到混凝土外表，张贴到位后，立即用夹具或支撑固定，并逐渐加压，使胶从钢材边际挤出，同时要不断整理挤出的胶。但加压不均仍或许造成局部轻微流动，所以张贴1小时内应留意查看，发现缺胶，及时补充。所用首要用具：加压固定及卸荷体系，腻刀、手套。

      6、加压固定及卸荷体系预备

      1）构件所承受的活荷载如人员、办公机具宜暂时移去，并尽量减小施工暂时荷载。

      2）加压固定宜选用千斤顶、垫板、顶杆所组成的体系，该体系不仅能固定耐磨复合板，而且同时也卸去了构件承当的部分恒荷载，减少应力滞后，更利于后粘耐磨复合板与原构件协同受力，加固作用杰出。

      3）加压固定也可选用螺栓、角钢、垫板所组成的体系，该体系在被加固构件上合适方位钻孔暂时固定膨胀螺栓、角钢，供压耐磨复合板运用。

      4）也可在耐磨复合板上钻孔，并将螺杆用胶锚固，拧紧螺母后，将对耐磨复合板发生复合锚固力，作用也很好，旁边面和底部耐磨复合板的张贴。

      5）实践施工中上述办法常结合选用。

      7、固化、卸加压固定体系

      1）粘钢加固结构胶在常温、低温下均可杰出固化。

      2）若固化温度25℃左右，24小时可撤除加压固定体系，72小时即可投入运用。

      3）若固化温度5℃左右，48小时可撤除加压固定体系，96小时即可投入运用。

      8、查验

      1）查验时可用小锤轻击张贴耐磨复合板，从音响判断张贴作用，也可选用超声仪检测。若锚固区有用粘结面积少于90，非锚固区有用粘结面积少于70，应剥离耐磨复合板，从头张贴。

      2）对重要构件也可选用载荷检测，一般选用分级加载至正常荷载的标准值，检测成果较直观、牢靠，但费用较高。需求千斤顶或配重（常用沙袋、砖块）、百分表、裂缝显微镜等。

      9、制品保护

      对张贴到位的构件做好标明作业，提示其他人员防止在结构胶固化时间内对张贴钢材扰动张贴3天后，耐磨复合板宜选用20mm厚M15水泥砂浆抹面防腐蚀，也可涂防锈漆3道。（以上内容全部来源于网络，如有问题请联系我删除）
